1、目的

本作業指導書規定了向吸收式制冷機、吸收式冷溫水機充入氮氣時的順序、要領、注意事項。

本作業指導書如與專用工藝文件不符時，請專用工藝文件執行。

2、適用范圍

適用于所有吸收式制冷機、吸收式冷溫水機。

3、使用器具

3—1 氮氣

3—2 壓力調節器

3—3 耐壓橡膠軟管

3—4 軟管夾箍（用于將耐壓橡膠軟管固定在輔助閥上）

3—5 活扳手、扳手（棘爪、扳手）等

4、基準

加入壓力通過再生壓力表讀數進行監視。

充入氮氣保管時 充入壓力為 0.02Mpa(0.2Kg/cm2G)

檢漏實驗時?? 充入壓力為 0.098Mpa(1.0Kg/cm2G)

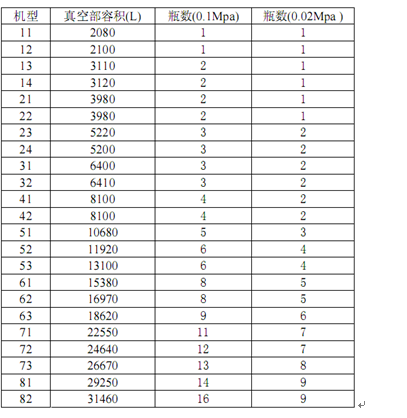

機組從未加入溶液時的真空狀態到 0.098Mpa(1Kg/cm2G)及 0.02Mpa(0.2Kg/cm2G)狀態所需的高壓

儲氣瓶數（僅供參考）說明：高壓儲氣瓶容積為 40L，壓力為 10Mpa

5、操作順序

5—1 準備氮氣儲氣瓶、安裝氮氣壓力調節器。

※氮氣儲氣瓶充入壓力為 10Mpa ，因此安裝時請注意。

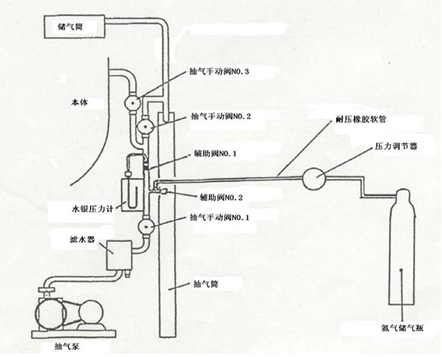

5—2 用耐壓橡膠軟管將壓力調節器出口與抽氣用輔助閥 2 連接。

※連接前先打開儲氣瓶的金屬蓋閥，使少量氮氣噴出，將軟管內的空氣排出。

5—3 確認抽氣手動閥 No.1、No.2、No.3 及連向貯氣筒的連接閥、抽氣用輔助閥 No.1、No.2 處于全閉的狀態。

5—4 打開抽氣用輔助閥 No.2、抽氣手動閥 No.2 及連接貯氣箱的連接閥。

5—5 打開抽氣手動閥 No.3、向筒內充入氮氣。

5—6 高溫再生器的壓力計所顯示的壓力達到規定壓力后，將抽氣用輔助閥 No.2、氮氣儲氣瓶的金屬蓋閥及手動抽氣閥 No.2、No.3 全部全閉。

5—7 卸下連接到抽氣用輔助閥上的耐壓橡膠軟管、擰上輔助閥帽。（擰閥帽時用螺紋膠密封）

5—8 卸下壓力調節器、氮氣儲氣瓶、耐壓軟管。

6、氮氣充入的應用

6—1 現場組裝、檢漏實驗時

6—2 氮氣充入保管時

6—3 機組更換時

6—4 真空檢漏實驗時

7、注意事項

7—1 氮氣儲氣瓶充入壓力為 10Mpa，因此安裝時請注意。

7—2 氮氣儲氣瓶的壓力調節器 不要突然增大一次側壓力、二次側壓力。

7—3 盡管在操作場所附近，操作中要考慮氮氣儲氣瓶的放置場所，作好保養。
